Seria Hirrs | typ 7

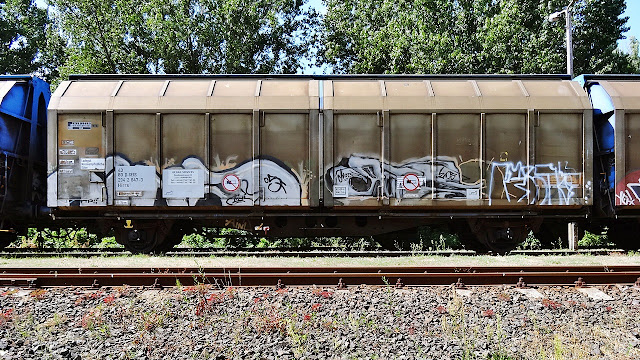

5 sierpnia 2013: Wagon serii Hirrs, typ 7 (43 80 294 2 847-3 | D-GERS Hirrs 7) stoi na torze 109 bocznicy kolejowej, zlokalizowanej wzdłuż toru linii nr 503 (Warszawa Wileńska Marki - Warszawa Wschodnia Towarowa).

43
80 D-GERS
294 2 847-3
Hirrs 7

5 sierpnia 2013: Wagon serii Hirrs, typ 7 (43 80 292 1 640-7 | D-GERS Hirrs 7) stoi na torze 109 bocznicy kolejowej, zlokalizowanej wzdłuż toru linii nr 503 (Warszawa Wileńska Marki - Warszawa Wschodnia Towarowa).

43
80 D-GERS
292 1 640-7
Hirrs 7

Wagon serii Hirrs typ 7 to 4-osiowy wagon kryty budowy specjalnej z przesuwanymi ścianami bocznymi ([English]: sliding wall wagon, [Deutsch]: schiebewandwagen), przeznaczony do przewozu  towarów w skrzyniach, na paletach, ładunków przewożonych w sztukach oraz ładunków, które wymagają ochrony przed warunkami atmosferycznymi. Wagon przystosowany jest do szybkiego załadunku oraz rozładunku towarów dzięki systemowi bocznych ścian przesuwnych, które umożliwiają dostęp do przestrzeni ładunkowej z obu stron wagonu. Wagon składa się z dwóch części trwale połączonych ze sobą. Załadunek każdej z części wagonu odbywa się niezależnie. W każdej z części wagonu istnieje możliwość rozsunięcia ścian bocznych do połowy długości ładunkowej.

Dane techniczne:

Długość ze zderzakami:: 27 000 mm

Wysokość wagonu od główki szyny: 4 635 mm

Wysokość podłogi nad główką szyny: 1 200 mm

Szerokość ładunkowa: 3 030 mm

Długość przestrzeni ładunkowej x 2 (Typ A) : 12 540 mm

Długość przestrzeni ładunkowej x 2 (Typ B) : 12 440 mm

Powierzchnia ładunkowa: 75 m2

Pojemność ładunkowa: 221 m3

Długość otworów drzwiowych (4 na stronę): 6 070 mm

Wysokość otworów drzwiowych: 3 150 mm

Masa konstrukcyjna: 28.5 t

Granicy ładowności wagonu (S -100 km/h, 20.5 t/oś) : 53 500 kg

Granicy ładowności wagonu (S -100 km/h, 22.5 t/oś) : 61 500 kg

Min. promień skrętu: 75 m

Max. prędkość: 100 km/h

Technical data

Length over buffers: 27 000 mm

Overall height: 4 635 mm

Platform height: 1 200 mm

Loading width: 3 030 mm

Loading length x 2 (Type A) : 12 540 mm

Loading length x 2 (Type B) : 12 440 mm

Loading area: 75 m2

Loading capacity 221 m3

Length of door openings (4 per side): 6 070 mm

Height of door openings: 3 150 mm

Tare weight: 28.5 t

Payload ( axle load 20.5 t) : 53 500 kg

Payload ( axle load 22.5 t) : 61 500 kg

Minimum curve 75 m

Maximum speed: 100 km/h

Technische Daten:

Länge über Puffer 27 000 mm

Gesamthöhe 4 635 mm

Fußbodenhöhe über Schienenoberkante 1 200 mm

Höhe derTüröffnung 3 150 mm

Ladelänge x 2 (Typ A) 12 540 mm

Ladelänge x 2 (Typ B) 12 440 mm

Ladebreite 3 030 mm

Ladefläche 75 m2

Laderaum 221 m3

Länge der Türöffnung ( 3 pro Seite) 6 070 mm

Eigengewicht 28 500 kg

Lastgrenze ( Radsatzlast 20.5 t) 53 500 kg

Lastgrenze (Radsatzlast 22.5t) 61 500 kg

Min. befahrbarer Kurvenradius 75 m

Max. Geschwindigkeit 100 km/h
